无基坑地上式液压翻板
更新时间:2020/07/02



综述:

      随着国内外物料输送事业的不断发展,各大企业对物料的装卸水平也不断提出更高的要求,从而应对日益增长的人力成本,以及企业对经济效益、安全环保、企业形象提出的更高要求。山东新普锐智能科技有限公司充分发挥自身在机械制造、液压研制、电控设计方面的优势,认真总结了国内外同类产品的技术特点,结合自身多年生产制造、现场服务的实践经验,研制出高品质的PRE-XTQ 多系列液压翻板卸车机,具有安全可靠、操作简便、大幅提升卸车效率的产品特点,广泛应用于粮油仓储、港口物流、造纸、化工、建材、煤炭等国民经济各行各业,得到了广大用户的褒奖和好评。



产品用途:

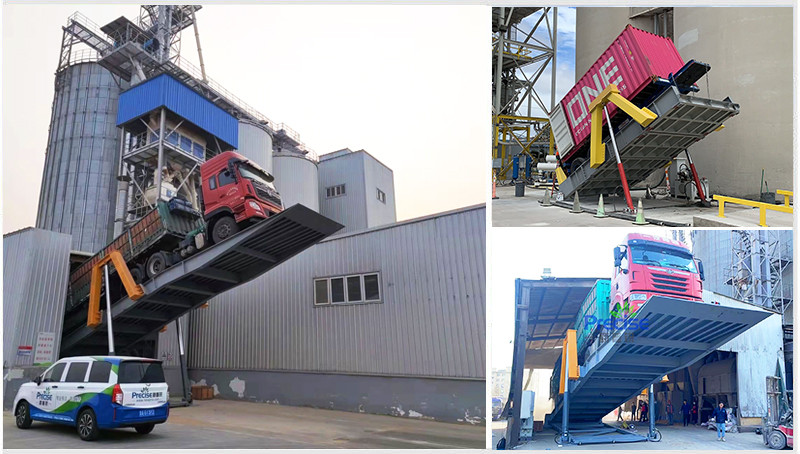

      液压缸布置在翻板平台两侧,主要用于对马铃薯车辆进行后翻卸料,后部配有专用分选机。广泛适用于淀粉、制糖、薯类加工、港口等有物料接收的单位和部门。



产品特点:

1、平台采用有限元分析,保证了设备高负荷、长期使用的安全性;主梁采用高强度、大截面H型钢,面板采用花纹钢板;采用整体喷砂处理,喷涂高性能防腐油漆,油漆附着力强、防腐、防锈效果好。

2、在平台两侧后部和平台后部加装防尘导料组件,防止物料和粉尘落入基坑,并引导物料进入接料坑。

3、起升液压缸采用双侧支撑设计,减少了基础坑的深度,节省了土建施工费;液压缸处于地面之上,易于安装和维护保养。

4、采用比例同步控制技术,保证两条液压缸高精度同步运行,保持平台水平;采用负载敏感技术、恒压变量技术,减少液压系统发热量,节能降耗,并且降低了系统噪音,改善了工作环境。

5、主液压缸配有高精度、大行程位移传感器,通过传感器适时检测两只主液压缸的位移,配合比例控制技术,达到在线动态控制两只主液压缸的运行状态,保证双缸高精度同步运行。



技术参数:

产品型号台面尺寸(长×宽)最大举升重量最大举升角度结构形成
PRE-XTQ10018×3.4(m)100t45°地上后翻式,双侧支撑
PRE-XTQ12018×3.4(m)/ 20×3.4(m)120t45°地上后翻式,双侧支撑


安全保证措施:

1、液压控制系统方面设计了应急手动回落功能,当系统意外断电时,液压翻板会停止工作,停留在当前状态。采用手动回放功能,液压翻板会缓慢的下降到初始位置,保证了人员、设备、车辆的安全;油缸底部采用防爆阀,防止油管爆裂造成事故。

2、电控系统方面对挡轮机构的动作和翻板的升降动作实行动作互锁,防止了误操作,杜绝安全事故。

3、PLC控制举升缸超过偏差值自动停止,并且室外设置声光报警装置,提醒操作人员及时处理,避免发生事故。
